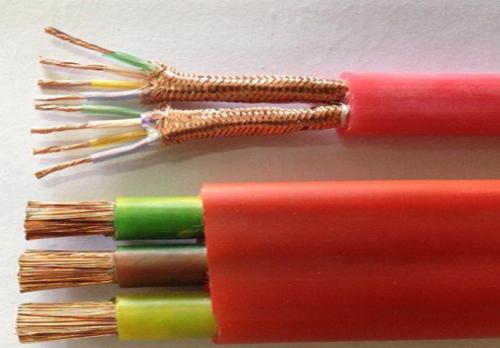

商品名稱：硅橡膠控制電纜
添加時間：2019-09-21 17:19:05
推薦度：

介紹：

一

、用途

硅橡膠護套控制電纜適用于航空、航天

、軍工

、鋼鐵、電廠

、冶金機械

、石油化工等高溫工業中，額定電壓450V/750及以下的控制及臨控回路中

。它具有優良的耐高溫

、阻燃、耐輻射

、耐老化

、耐臭氧、耐油

、防水等特性

，同時具有良好的耐寒性、耐候性

。

二

、硅橡膠護套控制電纜型號、名稱及規格

型號	名稱	規格
型號	名稱	芯數	截面
KGG	銅芯硅橡膠絕緣硅橡膠護套控制電纜	1～37	0.5 、0.75 、1、1.5 、2.5 、4、6 、10
KGGP	銅芯硅橡膠絕緣硅橡膠護套銅絲編織屏蔽控制電纜	1～37	0.5 、0.75、1 、1.5 、2.5、4 、6 、10
RGGP	銅芯硅橡膠絕緣硅橡膠護套銅絲編織屏蔽軟電纜	1～37	0.5、0.75 、1 、1.5、2.5 、4 、6 、10
KF46R	銅芯氟塑料絕緣硅橡膠護套控制軟電纜	1～37	0.5、0.75 、1 、1.5、2.5 、4 、6、10
KF46RP	銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜	1～37	0.5 、0.75 、1、1.5 、2.5 、4、6 、10

注：1.RGGP

、YGC-KF46R、YGC-KF46RP型與KGGP

、KGG型的區別是：RGGP

、YGC-KF46R、YGC-KF46R型導體結構是5類或6類軟導體

；KGGP

、KGG型導體結構是2類導體或7根絞合結構。

2.除以上所列出的規格

、芯數以外，如果用戶需要其它各種規格

、芯數的電纜可以提出

，我公司可根據用戶的特殊要求專門訂制以滿足需要。

三

、產品執行標準
Q/HHTZH004.2

阻燃耐火特性試驗執行GB12666-90標準

四

、使用條件

交流額定工作電壓： U0/U 450/750V及以下

工作溫度：YGC-KF46R、YGC-KF46RP型號導體高溫度為＋260℃

固定敷設：-60℃～180℃

環境溫度：非固定敷設-40℃～180℃

電纜的低敷設溫度：不低于0℃

，低于0℃時應進行預熱

。

電纜允許彎曲半徑：不小于電纜外徑的6倍

電纜有優良的抗氧、耐臭氧

、耐紫外線照射性能

，長期在室外使用不發生龜裂；有******的電性能

，耐電暈性和耐電弧性也非常好

；有優良的物理機械性能

，在150℃高溫下，其機械性能遠遠******于通用橡套軟電纜

；具有良好的耐化學物質性能

、耐燃料油及油類性能。無臭

、無味

、無毒，具有低表面活性和低吸溫性性能

。

五

、電纜結構描述

5.1 導體

導體采用符合GB/T 3956要求的銅導體。

導體表面光潔

、無油污

、無損傷絕緣的毛刺、銳邊

。

5.2 絕緣

絕緣材料采用硅橡膠或氟塑料材料

，絕緣緊密擠包在導體上，且容易剝離不傷導體

，絕緣表面平整

、光滑。

絕緣厚度符合標準的規定

，絕緣厚度的平均值不小于標稱值

，其薄處的厚度不小于標稱值的90%-0.1mm。

5.3成纜

絕緣線芯絞合成纜

，成纜的絞向?yàn)橛蚁?div id="4qifd00" class="flower right">

，成纜后重疊繞包聚酯膜包帶，重疊繞包的搭蓋率不小于20％

。

5.4填充

為使成纜的纜芯圓整

，根據需要允許采用非吸濕性材料作為填充。

5.5屏蔽（對于有屏蔽的電纜）

在纜芯上編織銅絲

，編織密度不小于80％

。

5.6外護套

外護套材料采用硅橡膠護套材料。

護套緊密擠包在絕緣線芯或纜芯上

，且容易剝離不傷纜芯

。護套表面光潔、色澤均勻

。

護套厚度符合標準的規定

，護套厚度的平均值不小于標稱值，其薄處的厚度不小于標稱值的85%-0.1mm

。

六

、主要技術指標

20℃導體直流電阻

、小絕緣電阻見下表。

成品電纜應經受交流50Hz

，試驗電壓3000V

，5分鐘不擊穿。

表1

標稱截面mm2	導體直流電阻≤Ω/km		導體直流電阻≤Ω/km		20℃小絕緣電阻	20℃小絕緣電阻
	2類導體		5 、6類導體		MΩ·km	MΩ·km
	不鍍金屬	鍍金屬	不鍍金屬	鍍金屬	MΩ·km	MΩ·km
	KGG 、KGGP	KGG、KGGP	YGC-KF46R 、YGC-KF46RP 、RGGP	YGC-KF46R、YGC-KF46RP 、RGGP	KGG 、KGGP、RGGP	YGC-KF46R 、YGC-KF46RP
0.5	36	36.7	39	40.1	100	1300
0.75	24.5	24.8	26	28.7	100	1300
1	18.1	18.2	19.5	20	100	1300
1.5	12.1	12.2	13.3	13.7	100	1300
2.5	7.41	7.56	7.98	8.27	100	1300
4	4.61	4.7	4.95	5.09	100	1300
6	3.08	3.11	3.3	3.39	100	1300
