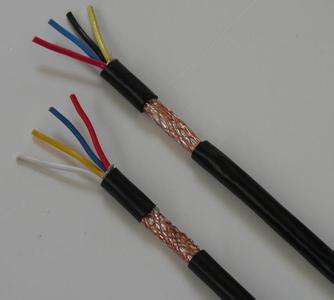

產品名稱：RS485鎧裝通信電纜
添加時間：2019-09-21 15:15:22
推薦度：

介紹：

GS-HRPVSP 屏蔽雙絞線通信電纜用途：

用于RS485通訊

、電器儀表

、電訊廣播、防盜報警系統

、樓宇對講系統

、視頻監控系統、鏈條隨行通訊

，電子設備及自動化裝置等屏蔽線路中.

產品結構：

1:環保材料絕緣/二芯對絞電纜

2:鍍錫銅絲線芯

3:鋁箔100%屏蔽+鍍錫銅絲編織網屏蔽

4: 環保阻燃材料護套

使用條件：

1：使用溫度（℃）: -40～+60

；

2：敷設條件：室外/室內；

3:安裝溫度不低于: -5℃

；

4:允許小彎曲半徑:10倍

電纜規格：

線徑：0.2mm2—6mm2

對數：1對（2芯）—64對（128芯）

煙無（低）鹵電線電纜在火焰燃燒情況下產生極少煙霧

，釋放的氣體不含鹵（低鹵）元素，無毒（低毒）

。當火災發生時

，可大大減少對儀器、設備對人體的危害

，因而被廣泛用于高層建筑

、醫院、大型圖書

、體育館

、防災指明揮調度樓、車站和民用機場

、旅客候車室

、要點文物保護場以及地鐵、地下商場或人工密集的公共場所

。

RS485/RS232電纜選配和接線方式

在低速

、短距離、無干擾的場合可以采用普通的雙絞線

，反之

，在高速、長線傳輸時

，則須***采用阻抗匹配（一般為120Ω）的RS485專用電纜（STP-120Ω（for RS485 & CAN） one pair 18 AWG）

，而在干擾惡劣的環境下還應采用鎧裝型雙絞屏蔽電纜。在使用RS485接口時

，對于特定的傳輸線路

，從RS485接口到負載其數據信號傳輸所允許的大電纜長度與信號傳輸?shù)牟ㄌ芈食煞幢龋?span style="color: rgb(185, 28, 26); font-family: 微軟雅黑; font-size: 14px; font-weight: bold; line-height: 22px; text-align: center;">這個長度數據主要是受信號失真及噪聲等影響所影響。理論上，通信速率在100Kpbs及以下時

，RS485的長傳輸距離可達1200米

，但在實際應用中傳輸?shù)木嚯x也因芯片及電纜的傳輸特性而所差異。在傳輸過程中可以采用增加中繼的方法對信號進行放大

，多可以加八個中繼

，也就是說理論上RS485的大傳輸距離可以達到9.6公理。如果真需要長距離傳輸

，可以采用光纖為傳播介質

，收發兩端各加一個光電轉換器，多模光纖的傳輸距離是5~10公里

，而采用單模光纖可達50公里的傳播距離

。網絡拓?fù)湟话悴捎媒K端匹配的總線型結構，不支持環形或星形網絡

。

在構建網絡時

，應注意如下幾點：

（1）采用一條雙絞線電纜作總線，將各個節點串接起來

，從總線到每個節點的引出線長度應盡量短

，以便使引出線中的反射信號對總線信號的影響低。有些網絡連接盡管不正確

，在短距離

、低速率仍可能正常工作，但隨著通信距離的延長或通信速率的提高

，其不良影響會越來越嚴重

，主要原因是信號在各支路末端反射后與原信號疊加，會造成信號質量下降

。

（2）應注意總線特性阻抗的連續性

，在阻抗不連續點就會發生信號的反射。下列幾種情況易產生這種不連續性：總線的不同區段采用了不同電纜

，或某一段總線上有過多收發器緊靠在一起安裝，再者是過長的分支線引出到總線

。

總之

，應該提供一條單一、連續的信號通道作為總線

。

在RS485組網過程中另一個需要主意的問題是終端負載電阻問題

，在設備少距離短的情況下不加終端負載電阻整個網絡能很好的工作但隨著距離的增加性能將降低。理論上

，在每個接收數據信號的中點進行采樣時

，只要反射信號在開始采樣時衰減到足夠低就可以不考慮匹配。但這在實際上難以掌握

，美國MAXIM公司有篇文章提到一條經驗性的原則可以用來判斷在什么樣的數據速率和電纜長度時需要進行匹配：當信號的轉換時間（上升或下降時間）超過電信號沿總線單向傳輸所需時間的3倍以上時就可以不加匹配

。

一般終端匹配采用終端電阻方法

， RS-485應在總線電纜的開始和末端都并接終端電阻。終接電阻在RS-485網絡中取120Ω

。相當于電纜特性阻抗的電阻

，因?yàn)榇蠖鄶?shù)雙絞線電纜特性阻抗大約在100～120Ω。這種匹配方法簡單有效

，但有一個缺點

，匹配電阻要消耗較大功率，對于功耗限制比較嚴格的系統不太適合

。另外一種比較省電的匹配方式是RC匹配

。利用一只電容C隔斷直流成分可以節省大部分功率。但電容C的取值是個難點

，需要在功耗和匹配質量間進行折衷

。還有一種采用二極管的匹配方法，這種方案雖未實現真正的“匹配”

，但它利用二極管的鉗位作用能迅速削弱反射信號
